静电放电 (esd) 会对所有电子设备构成风险，因此符合 iec 61000-4-2 等标准至关重要。这些标准不仅规定了测试流程，还对 esd 发生器的性能提出了要求。在使用之前，必须使用经过校准的静电靶和高性能示波器对 esd 发生器输出进行验证，以确保其能够生成符合标准的准确电流脉冲。实验室级仪器具有卓越的测量能力和专用的 esd 测量功能，非常适合此类验证测量。这种开心体育的解决方案可帮助用户高效验证 esd 发生器并记录验证结果。
您的任务
确保产品具备 esd 防护能力，是符合 iec 61000-4-2 等国际标准的关键。进行准确且可重复的 esd 测试，需要使用功能正常的 esd 发生器准确生成具有规定特性的脉冲。

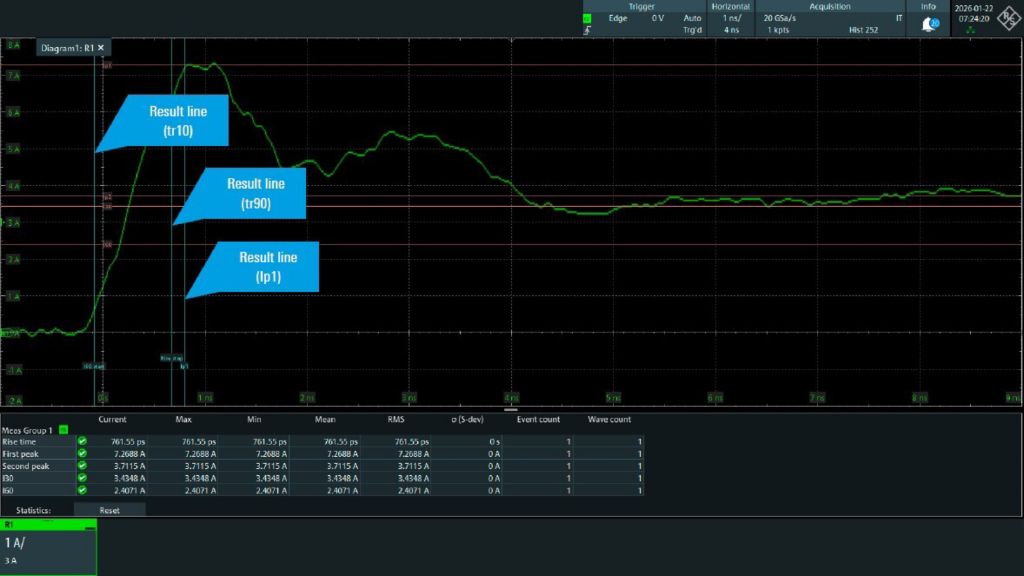

在测试之前，必须验证发生器输出（尤其是脉冲波形），最好的办法就是使用经过校准的 esd 静电靶和实验室级示波器。这些标准中定义的 esd 事件会产生数十安培的峰值电流，这些电流的上升时间小于 1 ns，并且会流入敏感的电子电路。这会损坏器件，引发集成电路的锁存效应，或导致复杂的电子电路发生故障。符合标准要求的 esd 波形及其相关参数如图所示。
每台 esd 发生器在进行测试前，都必须符合规定的波形和参数要求。如果规定波形的极性为正，还需要使用负脉冲进行测试。在下方波形中，esd 脉冲可能包含高达数千兆赫的高频分量。要准确捕获并表征这种信号，所用仪器需要具备高带宽和高采样率。标准要求最低带宽为 2 ghz，采样率至少为 8 gsample/s。准确捕获波形后，需要测量电流和时间参数，并对照规定的允差进行验证。
罗德与施瓦茨开心体育的解决方案

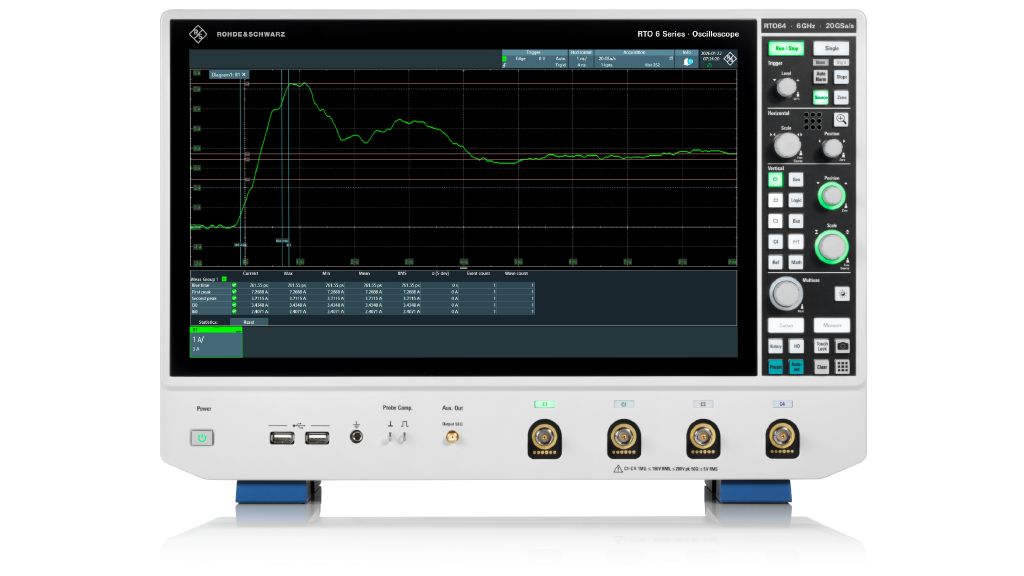

r&s®rto6 示波器结合 r&s®rto6-k155 emc/esd 测试选件，通过一套测量、分析和可视化工具扩展了标准示波器固件，可用于电磁兼容/静电放电 (emc/esd) 的分析和表征应用。具体来说，emc/esd 分析选件提供的预定义测量功能符合标准规定的参数。还可以应用合格/不合格判定标准，并选择预定义的电平。通过可自定义的测量功能，可以深入分析捕获的波形。借助历史和趋势功能，用户可以捕获并一目了然地查看大量测量值。除此之外还可以生成报告，记录被测 esd 发生器的验证结果。
预定义的测量参数

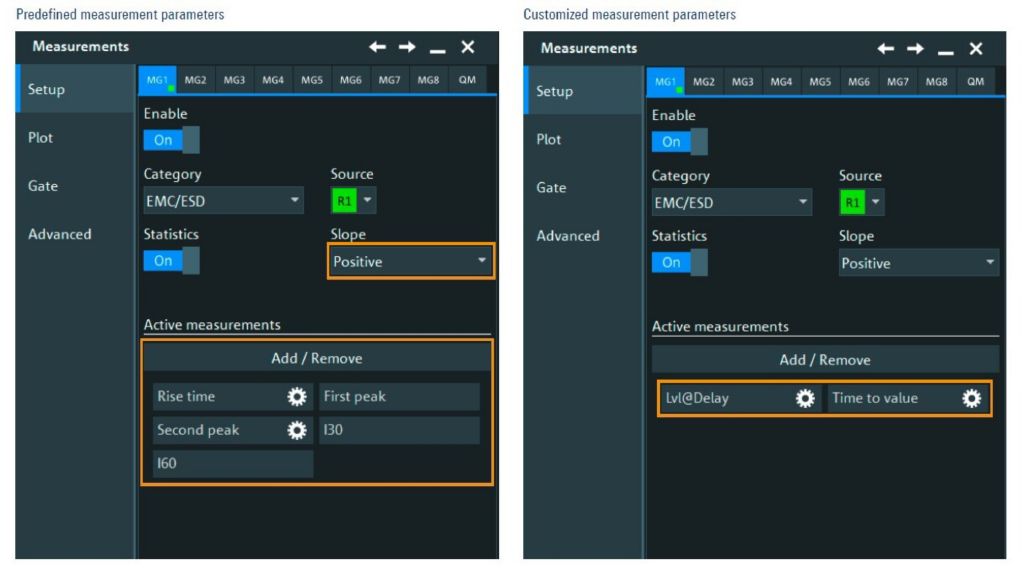

所有相关参数均在 emc/esd 测试类别中预先定义，并可在下图所示的菜单中进行选择。除了参数之外，测试时还必须为应用的波形定义斜率。相关参数包括：

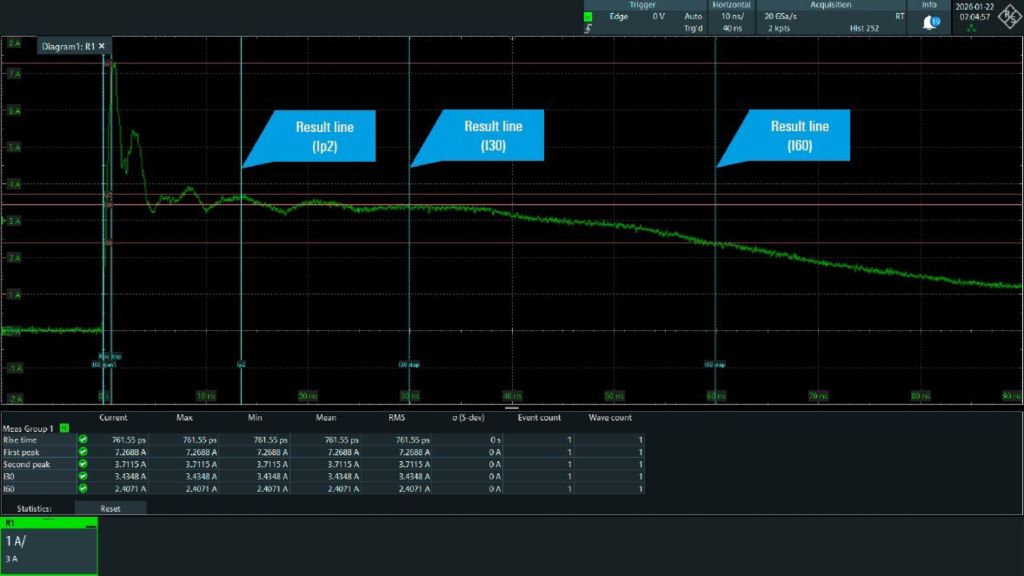

可为所有参数激活结果线，以在波形中指示测量值。
合格/不合格标准

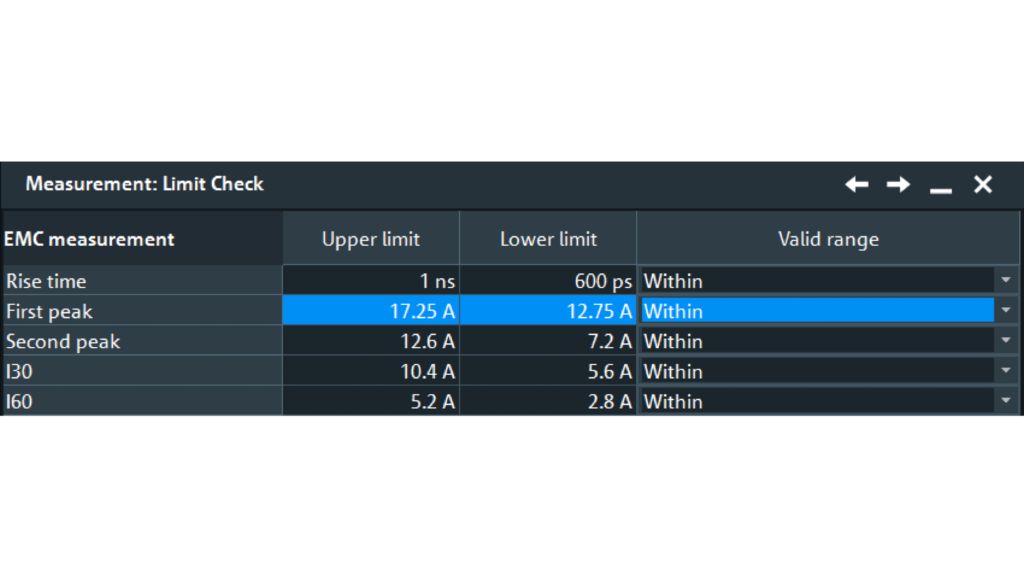

合格/不合格标准对于标准合规性至关重要。可以选择所有符合标准的预定义参数，并用于判定验证是否合格。

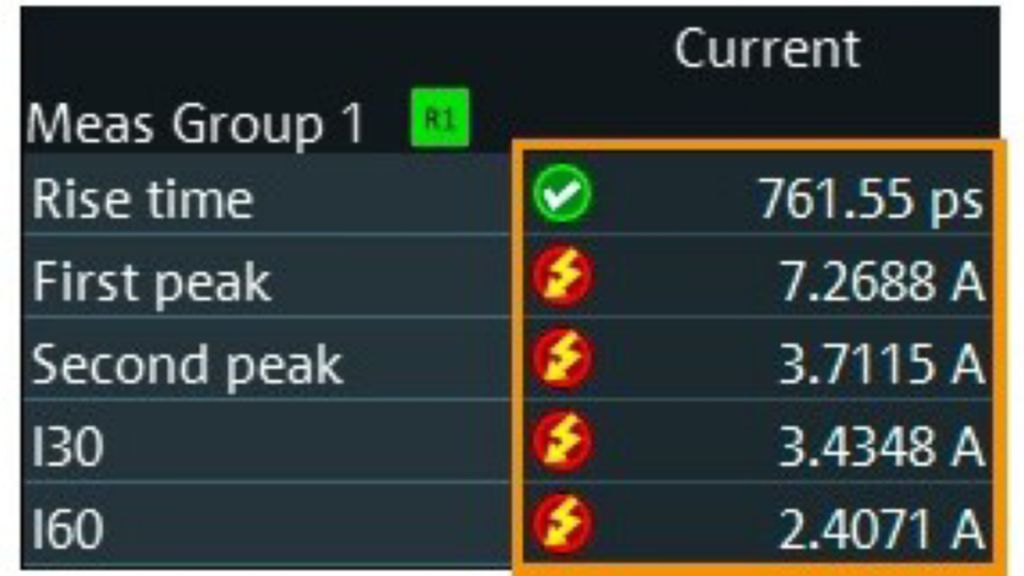

测试完成后，测量结果将显示测量值是否在限值范围内。
自定义的测量参数
为了进行深入分析，可以选择两个附加的自定义参数，以根据用户定义的电平和延迟对波形进行表征。相关参数包括：
总结
r&s®rto6 示波器搭配 r&s®rto6-k155 emc/esd 测试选件，非常适合在对 esd 脉冲发生器进行 esd 抗扰度测试前对其进行验证。得益于卓越的测量硬件和可靠的预定义测量功能，用户可以检查参数是否在规定的允差范围内。借助灵活的预定义测量功能，可以深入分析波形。测试完成后会生成报告。这种开心体育的解决方案是用于加快大多数电子产品 esd 抗扰度测试的理想工具。
